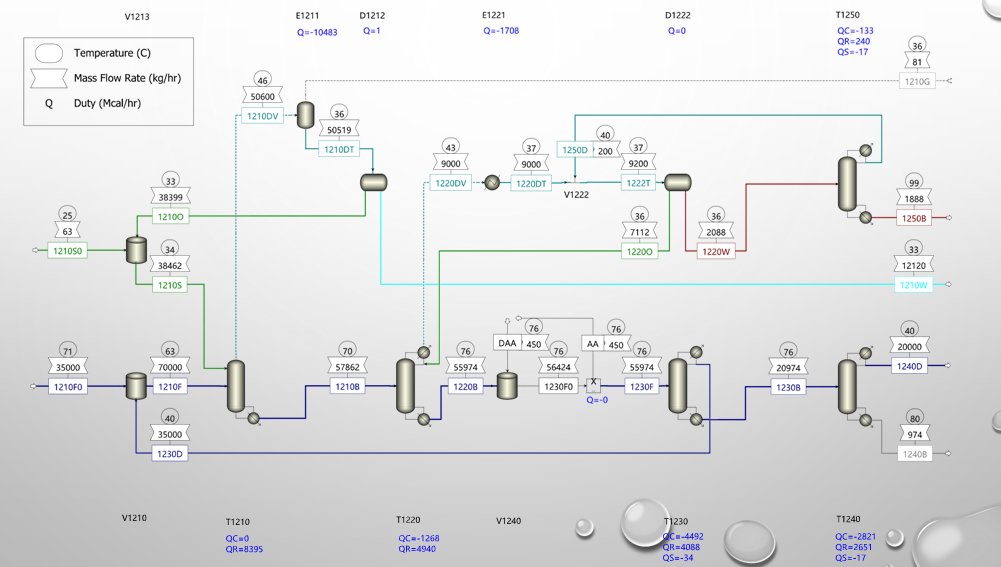

首先我们来看一下丙烯酸精制新工艺流程图。
主流程精馏塔(四塔流程)
脱水塔 T1210
脱醋酸塔 T1220
脱溶剂塔 T1230
成品塔 T1240
辅助流程精馏塔
醋酸汽提塔 T1250
醋酸酯化反应精馏塔T1260(待定)
脱水塔
T1210
•脱水塔T1210
•丙烯酸水吸收液与脱溶剂塔T1230塔顶出料混合进入脱水塔T1210
•塔顶汽相出料经塔顶冷凝器E1211，不凝气(吸收液中的低沸点组分）经真空泵抽出
•冷凝液经分层器D1212分离出水相，返回吸收塔作吸收剂
•冷凝液经分层器D1212分离出油相，补充溶剂损失后作为回流返回塔顶
•塔釜液即脱醋酸塔T1220进料
工艺条件及说明
•塔釜温度70°C
•塔顶分层器水相组成(wt%)：水99.71,醋酸0.02,溶剂0.07, 丙烯醛等低沸物0.20
•脱醋酸塔T1220
•脱水塔T1210釜液进入脱醋酸塔T1220
•塔顶汽相经塔顶回流冷凝器部分冷凝后，气相出料经冷凝器E1221冷凝后进入分层器D1222
•分层器D1222分离出油相与塔顶回流冷凝器冷凝液混合，回流至塔顶
•分层器D1212分离出水相，即粗醋酸
•塔釜液即脱溶剂塔T1230进料
工艺条件及说明
•塔釜温度76°C左右
•塔釜组分主要有丙烯酸、醋酸和溶剂，不含水；
•塔顶水相组成 (wt%)：水59.78,醋酸34.20,丙烯酸0.03,溶剂5.96,其余轻组分
•脱溶剂塔T1230
•脱醋酸塔T1220釜液料进入脱溶剂塔T1230
•塔顶出料返回至脱水塔T1210进料
•塔釜液即成品塔T1240进料
工艺条件及说明
•塔釜温度76°C左右
•塔顶组分主要有丙烯酸、醋酸和溶剂
•塔釜由丙烯酸和二聚体等重组分组成
•成品塔T1240
•脱溶剂塔T1230釜液料进入成品塔T1240
•塔顶出料即成品
•塔釜液为高沸物残液
工艺条件及说明
•塔釜温度80°C左右
•塔顶成品出料组成 (wt%)：丙烯酸99.915,溶剂0.022,丙酸0.038,糠醛0.022, 苯甲醛17ppm,马来酸酐8ppm,巴豆酸1ppm,醋酸0.1ppm
•醋酸汽提塔T1250
•脱醋酸塔T1220塔顶水相进入醋酸汽提塔T1250
•进料中含有的溶剂由塔顶脱出并返回脱醋酸塔T1220塔顶分层器D1222
•塔釜即副产醋酸水溶液
工艺条件及说明
•常压操作
•塔釜醋酸水溶液组成 (wt%)：醋酸36.93,水62.93,丙烯酸0.03,溶剂0.11
